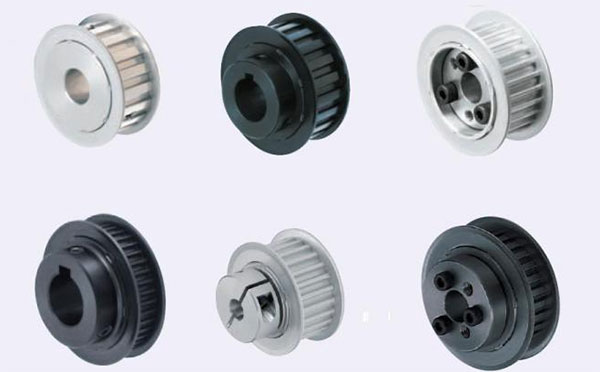

同步帶輪傳動由內周面等距齒的閉環帶和相應的皮帶輪組成。 在運轉的時候，同步帶輪的齒與同步帶的齒槽相互嚙合來傳遞動力。同步帶輪可以采用以下計算方法計算負荷扭矩。

    根據轉動慣量定理，求得扭轉力矩M=Jβ；式中：J-慣性矩，β-角加速度；當圓柱狀負載繞其軸線進行轉動時，轉動系統慣量 J=mr^2/2；

    式中：m-圓柱體質量，r-圓柱體半徑；當圓柱體的半徑r、長度L和材料密度 ρ，質量m=ρ v=ρ π r^2L；根據△t秒內達到△ω轉速/min的要求的時候，我們就可以計算出圓筒的角加速度β=△ω/△t；

    我們可以根據半徑r、長度l和材料密度ρ，計算質量m和轉動慣量j。根據要求的啟動速度就可以算出角加速度β，然后我們就可算出扭轉力矩M了。再根據M選取電機。

    以上是對同步帶輪的負載扭矩的計算公式介紹，有需要同步帶輪的歡迎咨詢iHF合發齒輪廠家。
